3D model a řez — celá stavba v telefonu

Yuvox načte 3D model terénu (formáty LandXML a DXF) a prohlédneš si ho ze všech stran. Pokud má model v sobě souřadnice a je správně zadaný, usadí se do mapy sám.

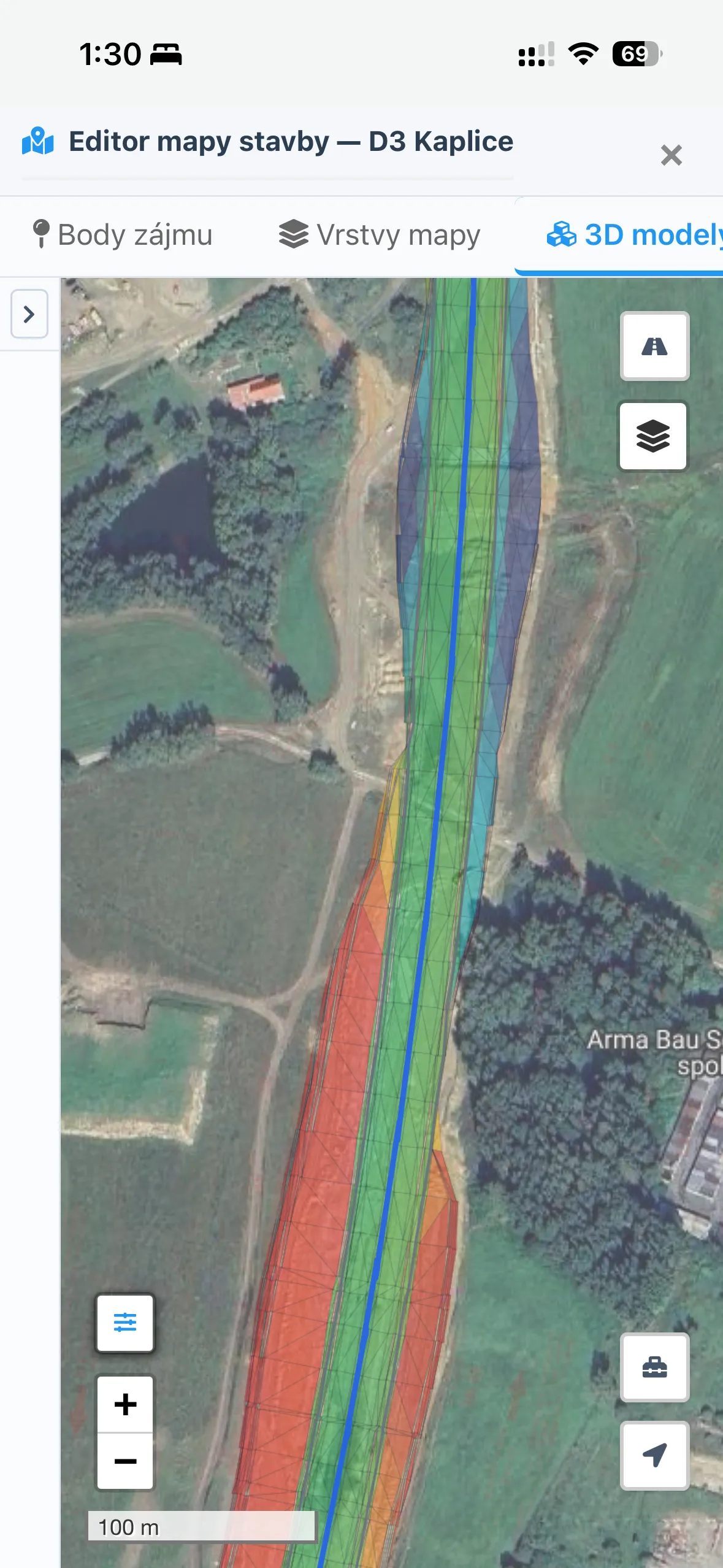

3D model stavby v aplikaci — 3D model stavby (náhled z bety)

Řez kdekoliv — podélný i příčný

Podélný řez podél osy modelu (model musí mít zadanou osu).
Příčný řez na libovolném místě — a klidně i lomený.
U každé linie a lomového bodu vidíš detaily: délky, sklony, vzdálenost od osy a další.

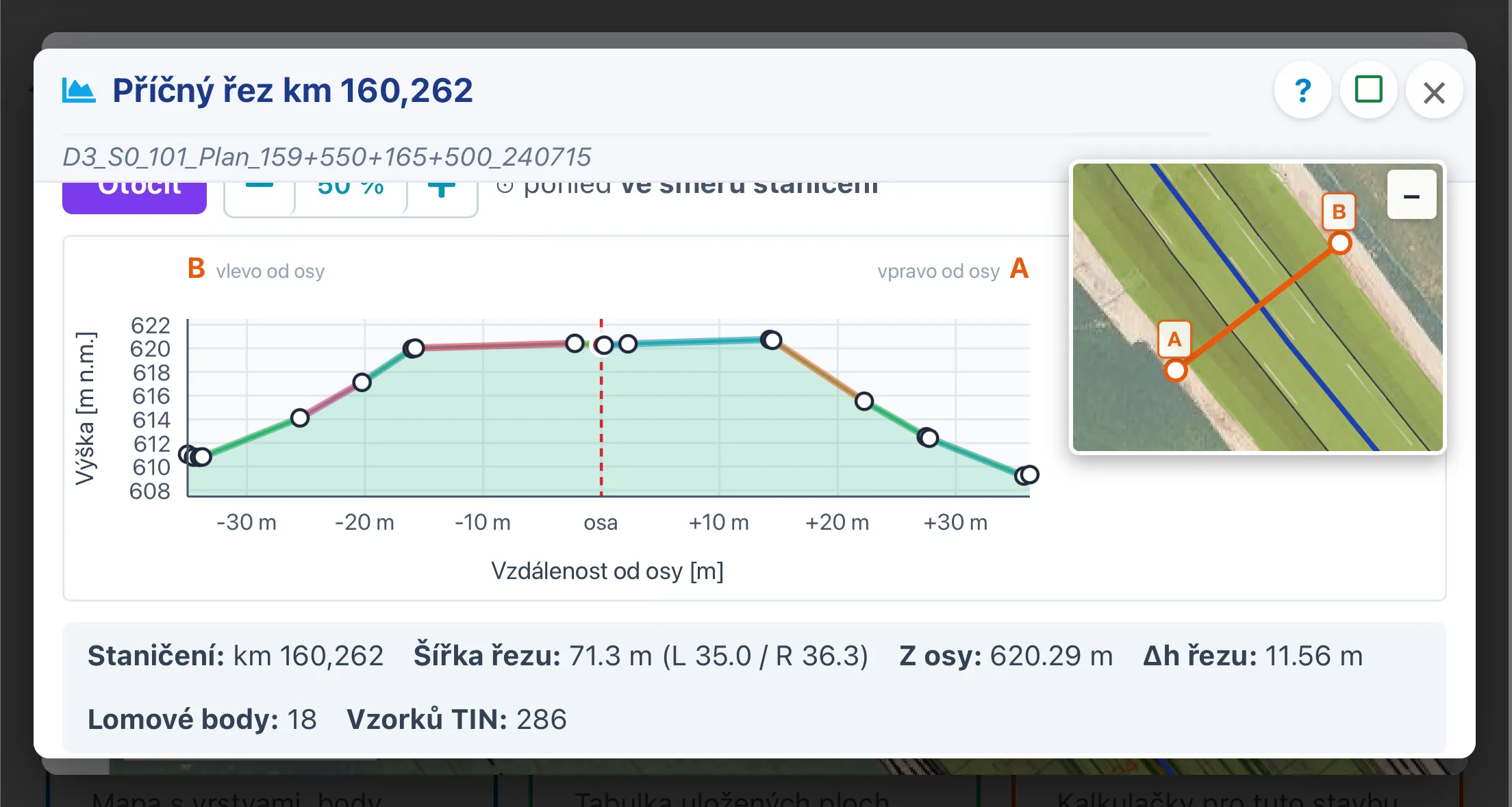

Příčný řez modelem s detaily — Příčný řez (náhled z bety)

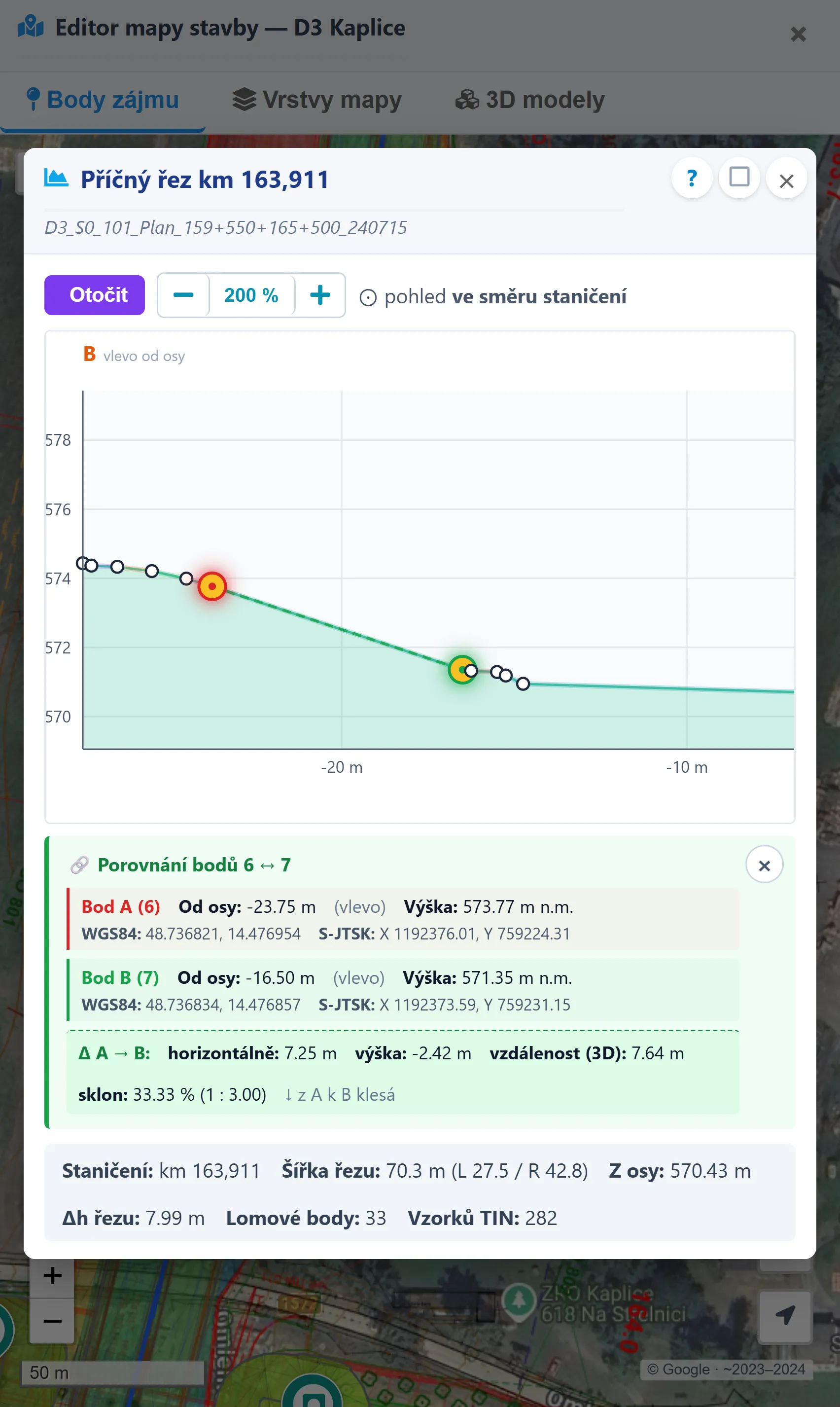

Detail příčného řezu — hodnoty linií a lomových bodů — Detail příčného řezu (náhled z bety)

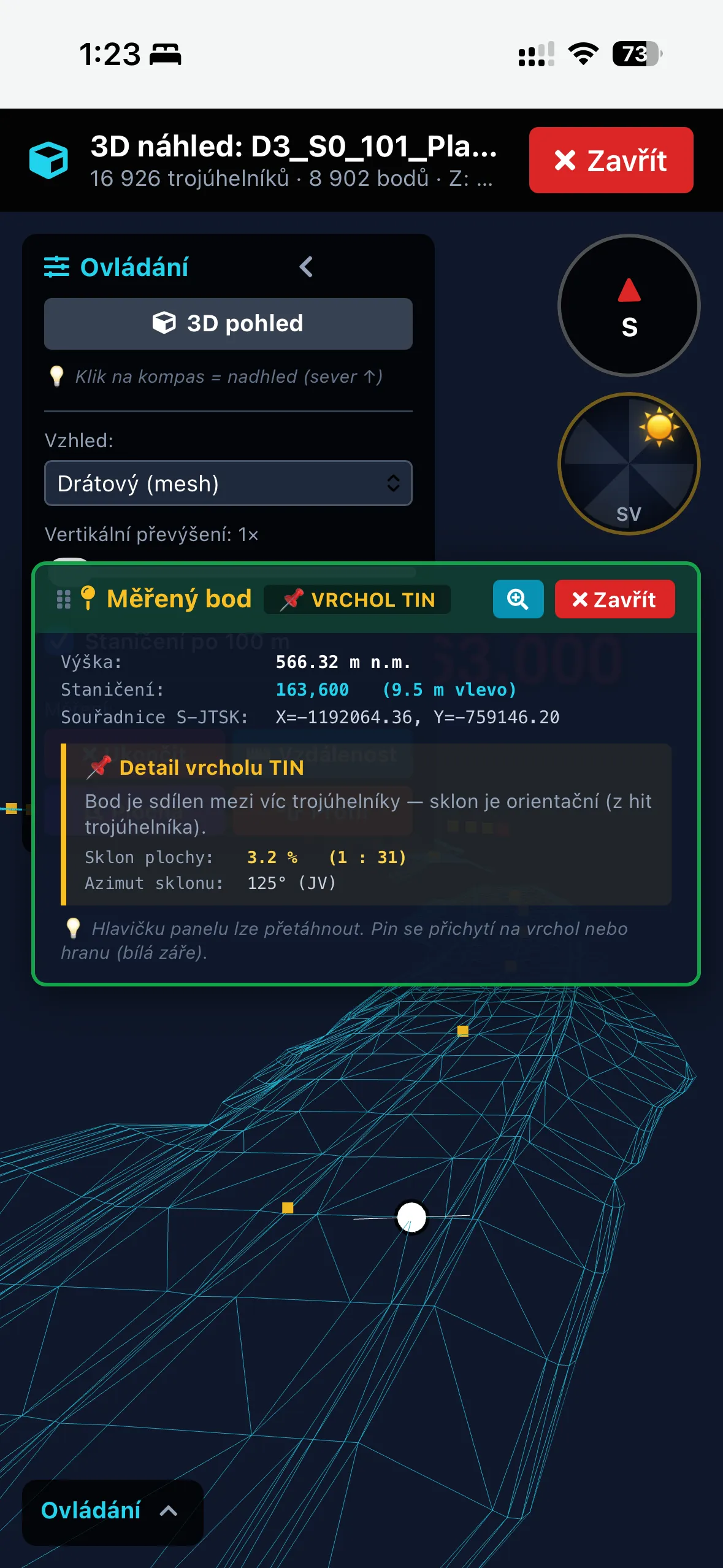

Detail lomového bodu v 3D modelu — Detail bodu v modelu (náhled z bety)

Plochy přímo ve 3D modelu

Plochu vyznačíš i rovnou ve 3D modelu. Yuvox spočítá plochu 3D (po povrchu) i 2D (půdorys), obvod a rozsah výšek — a uložíš ji jako plochu stavby.

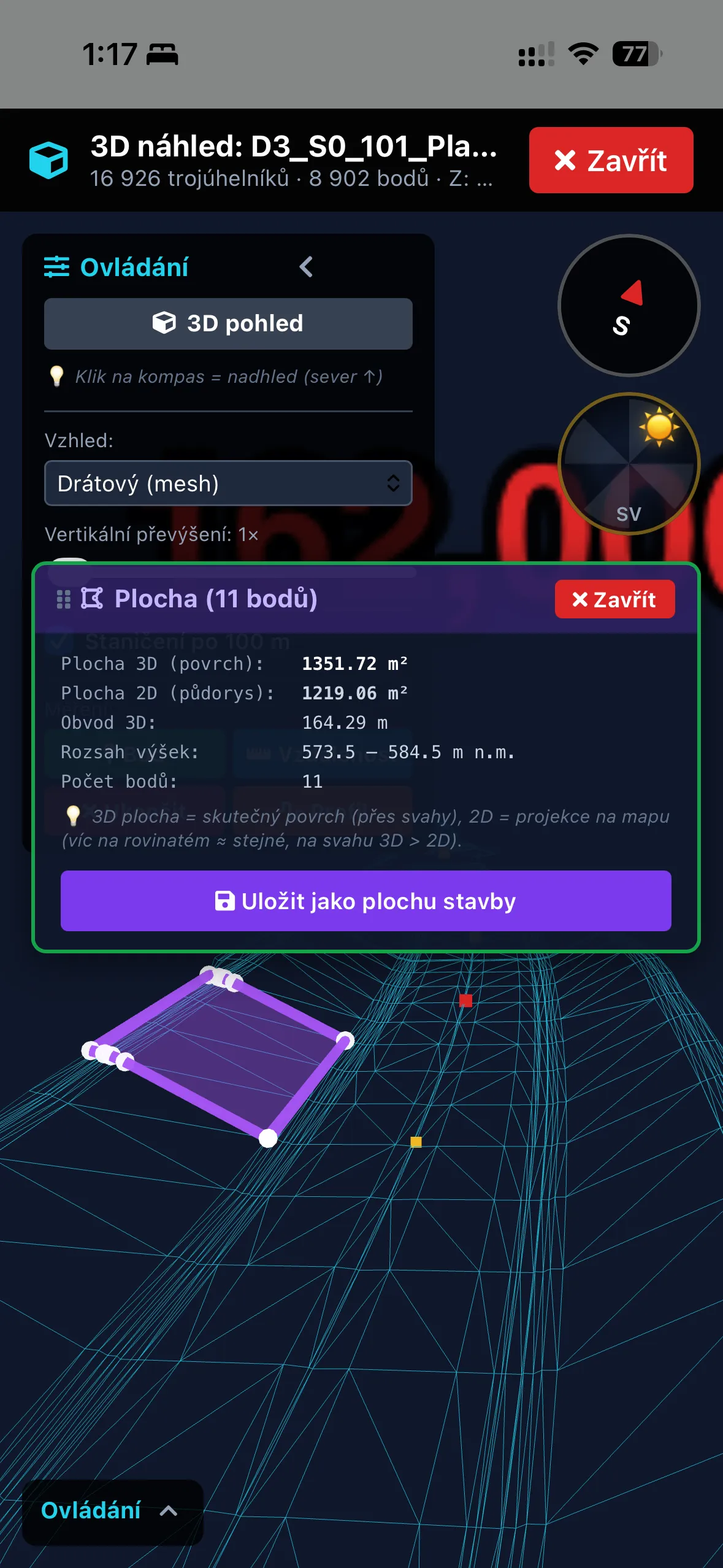

Tvorba plochy ve 3D modelu — Plocha ve 3D modelu (náhled z bety)

Časté otázky

V jakém formátu načtu 3D model?

Yuvox načte LandXML a DXF.

Usadí se model do mapy sám?

Pokud má v sobě souřadnice a je správně zadaný, usadí se do mapy sám.

Kde můžu udělat řez?

Kdekoliv — podélný podél osy modelu, příčný na libovolném místě, klidně i lomený. U linií a lomových bodů vidíš detaily (délky, sklony, vzdálenost od osy).

Souvisí: digitální model terénu, plochy a kubatury, staničení.
